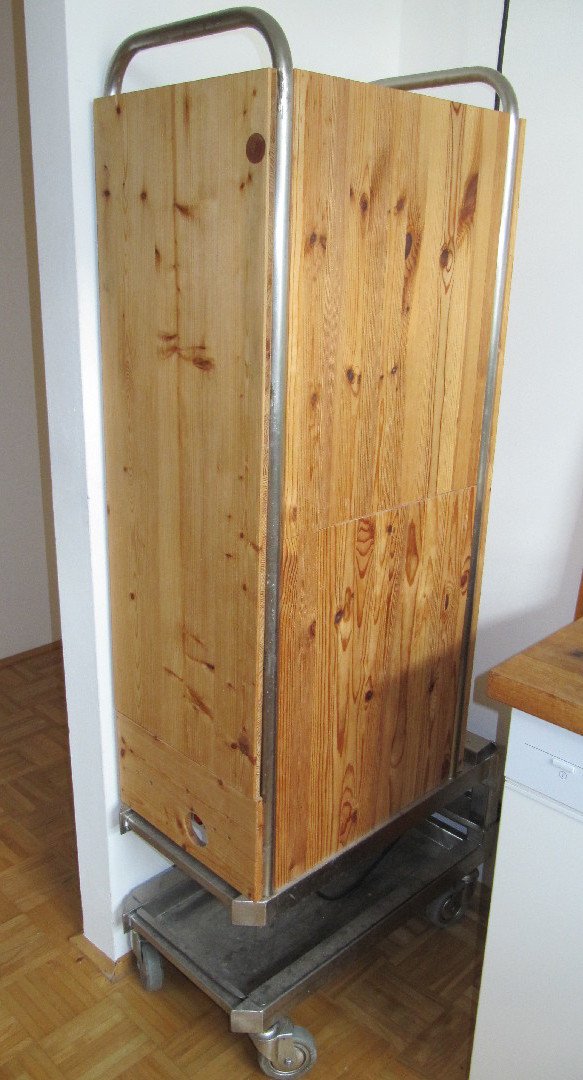

Elektro Trockenschrank

Halogen-Strahler-basierender Infrarot Trockenschrank. Der Trick ist das jede der 3 Leuchten nur 1/3 der Spannung bekommt, dementsprechend rot leuchtet es, als Resultat hat man weniger sichtbares Licht jedoch mehr Wärme-leistung, die Leuchtmittel halten mindestens um den Faktor 1000 länger, ein 1500Stunden leuchtmittel hält demnach 1500 000 Stunden = 1,5mio Stunden.

im Detail:

Materialliste

Trockenschrank:

Wärmequelle:

Prinzipelle Funktion:

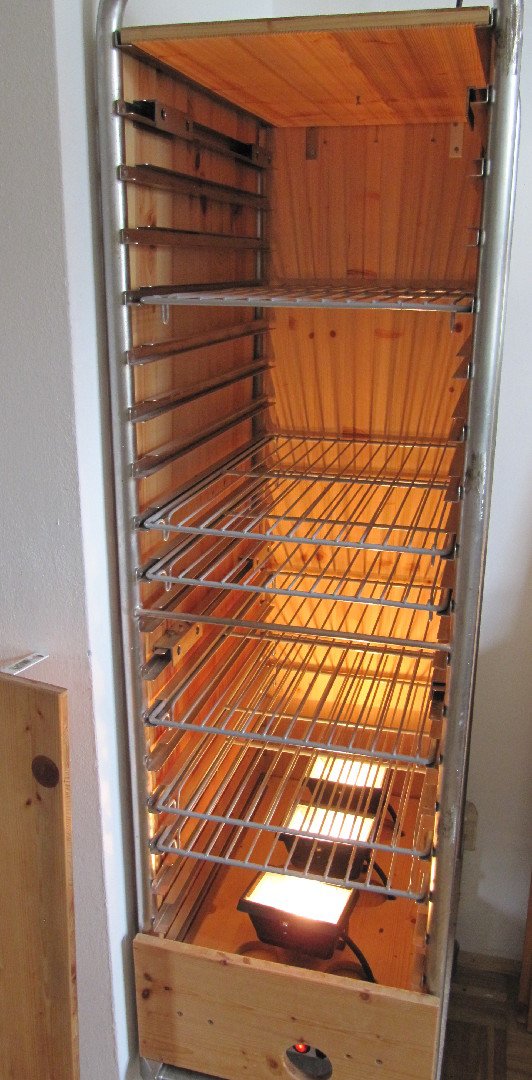

Die abwärme der Baustellenstrahler steigt kaminartig auf,

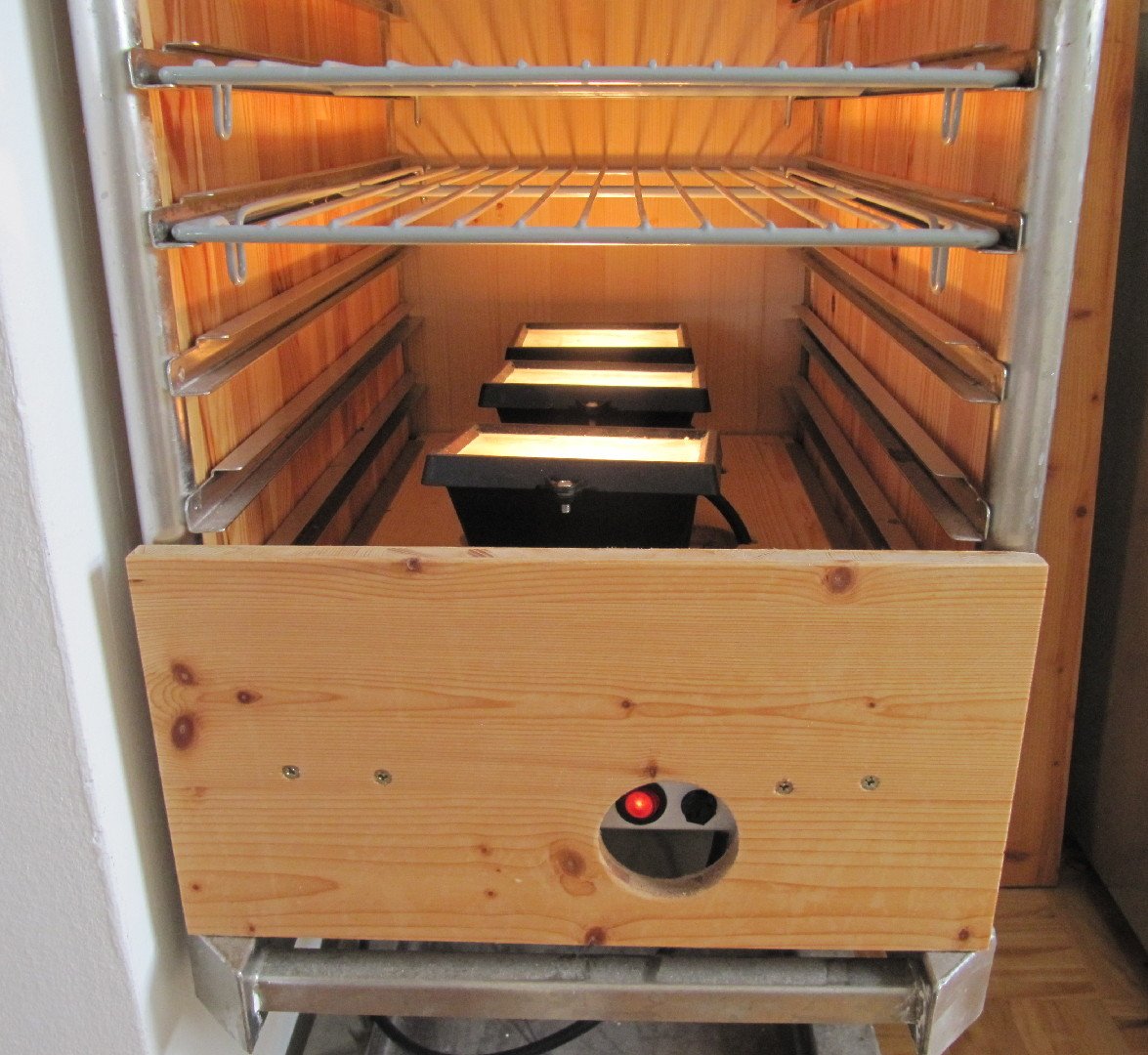

Der Kamin ist in dem Fall, der mit Holz vertafelte Tablettwagen

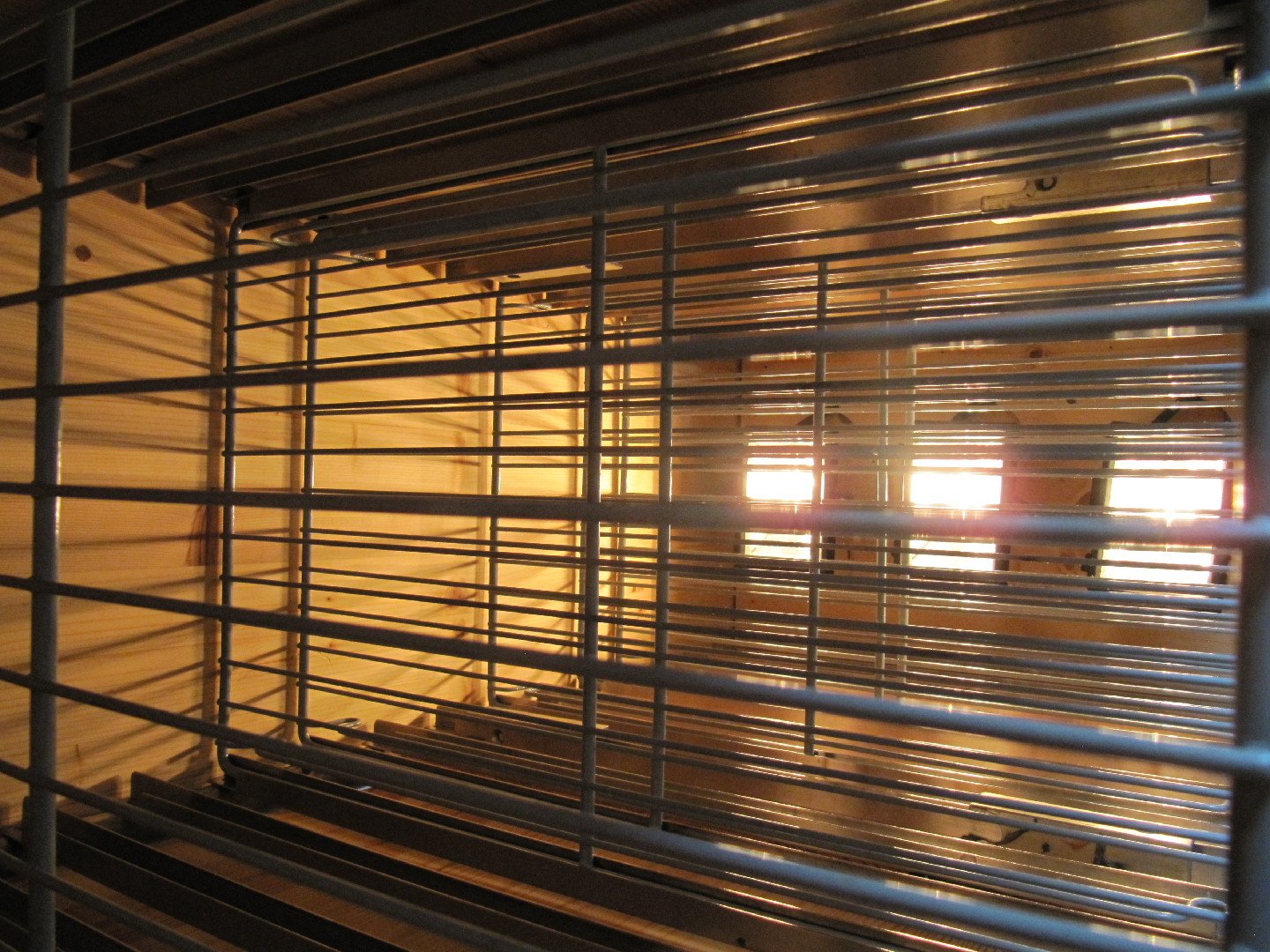

Die warme Luft trocknet beim Aufsteigen die auf den Gitter liegenden Kräuter, Fladenbrote usw.
Die natürlich entstehende Spalte zwischen Holz und Edelstahlrahmen reicht als Abluft aus

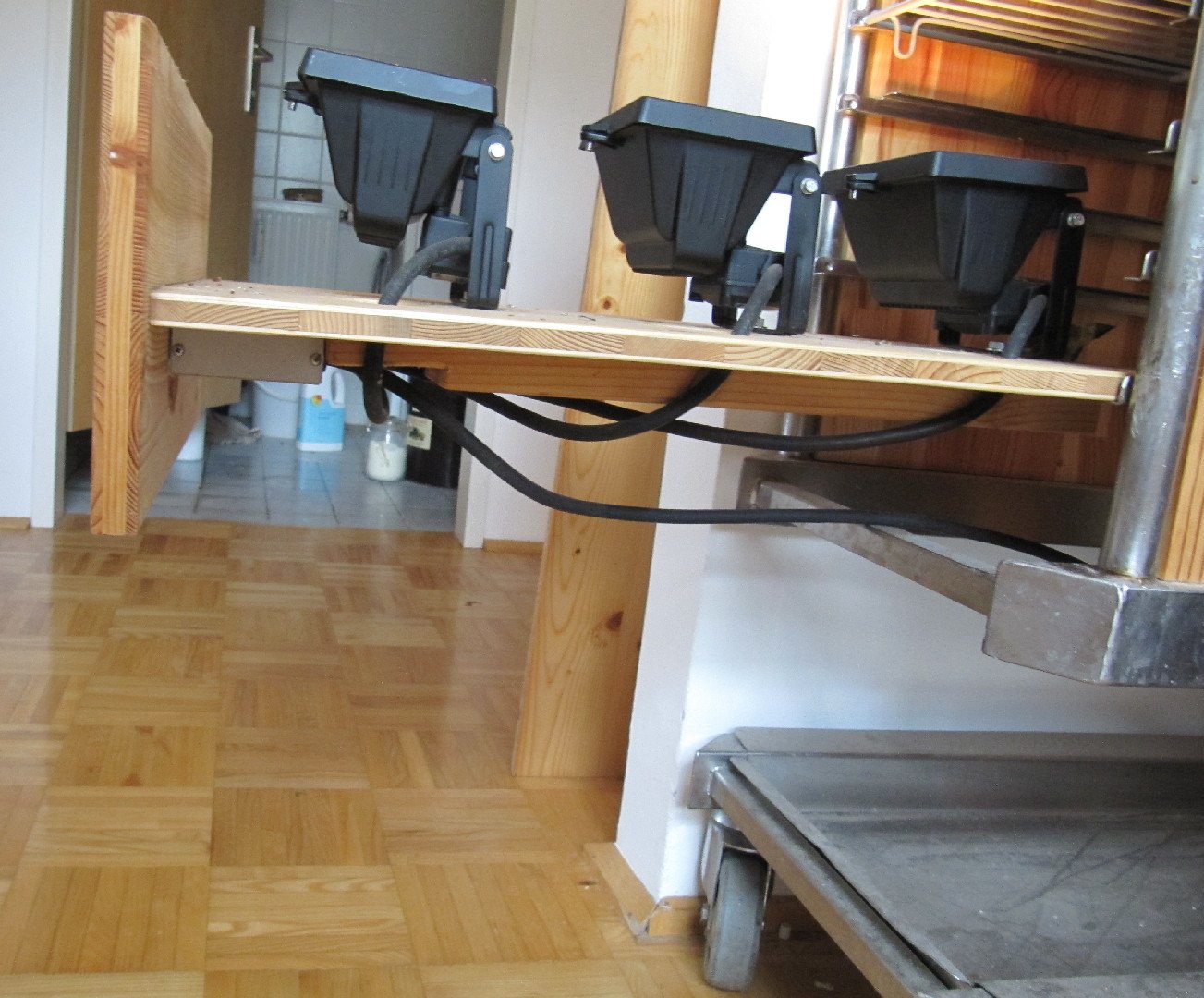

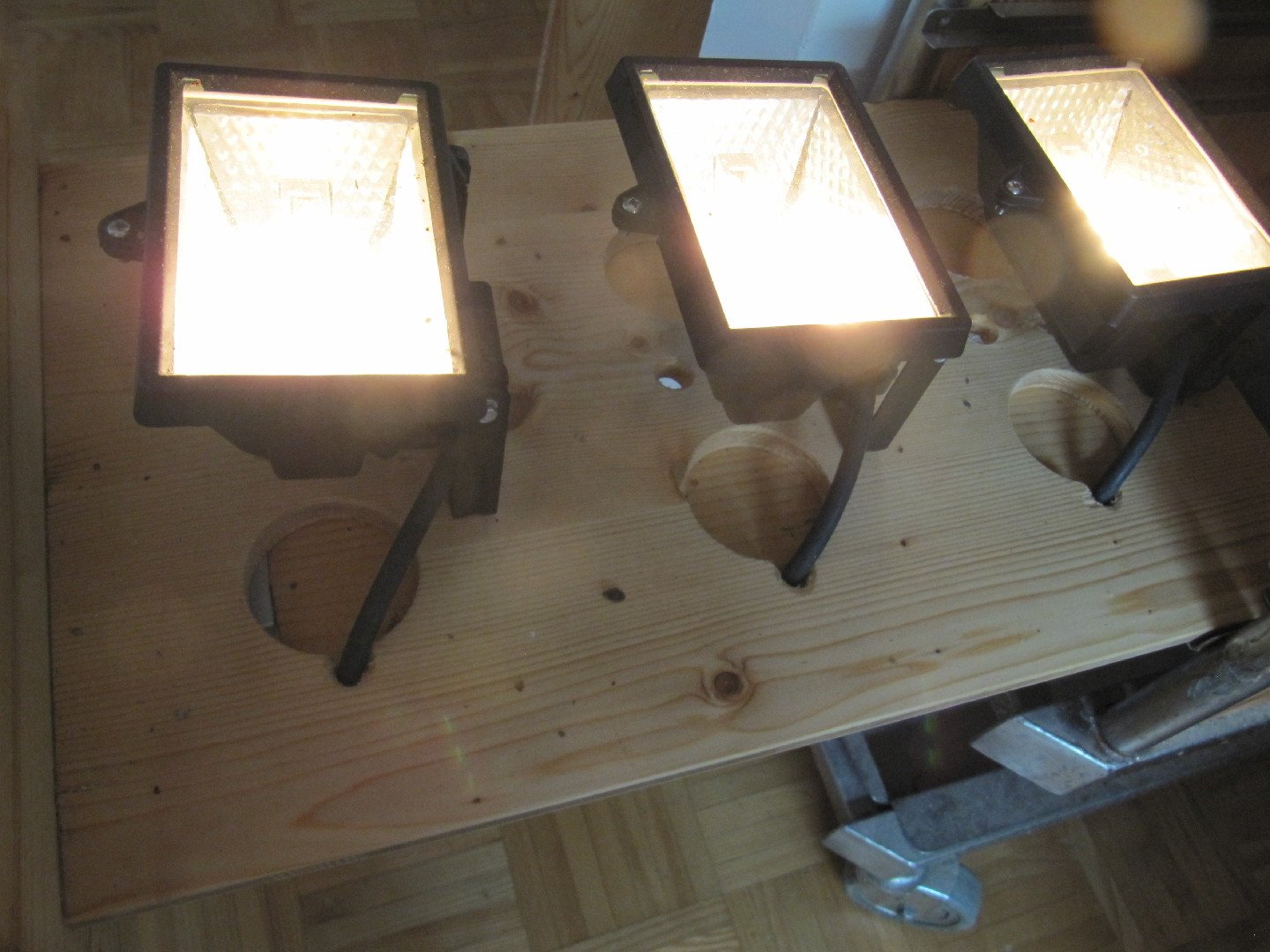

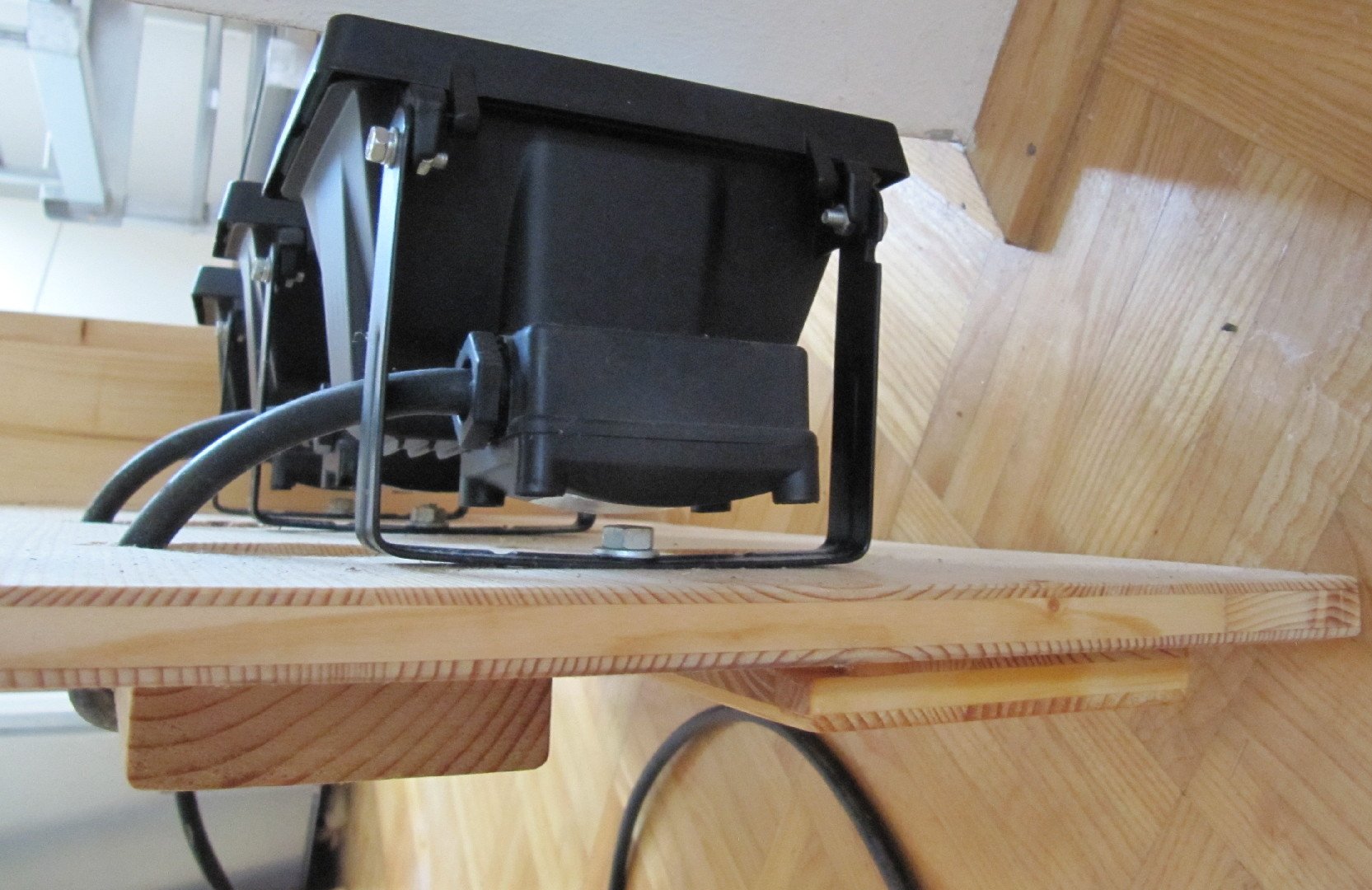

1.Baustellenstrahler:

Prinzip:

Es wird immer behauptet, die Glühbirne sei ineffizennt, da die meißte Strahlung in Wärme abgeben wird.
In dem Falle ist sie effizent, ich brauche wärme, also „infrarot“.
Im Gegensatz dazu gibt es das in der Sonne vorkommende „ultraviolett“ licht, es fördert die zersetzung von Kräutern – das will ich hier nicht, das gibt’s auch nicht.
Um noch mehr Infrarot herzustellen, bediene ich mir einen Tricks:
Ich schalte 3 Glühbirnen in Serie.
Jede Glühbirne ist für 230V ausgelegt, also Netzspannung.
In Serie bekommt jede Glühbirne jetzt nur noch 1/3 also 77V
Die glühbirne klimmt jetzt Dunkel rot.
Das verlängert die Lebenszeit der Birne um 1000-10000%…
Normale Glühbirnen halten circa 1000 Stunrden bei Betriebspannung (230V)
Rein theoretisch halten diese Glühstäbe also 1000 000 Stunden und mehr.
Es ist trozdem anzuraten ein paar Ersatzstäbe einzukaufen (pro stab ca. 3-10€), weil es kann durchaus sein, das es sie in ein paar jahren oder jahrzenten nicht mehr gibt.
Gleichspannung:
Aus der Steckdose kommt heutzutage meißt Wechselspannung, das heißt die Polarität wechselt 50x pro Sekunde.
Je weniger Spannung ich anlege, und je dunkler die Glühbirne leuchtet, desto mehr ist ein Effekt des Pulsierens wahrnehmbar.
Außerdem ist das ganze auch ein guter 50Hz Sender.
Das will ich alles nicht…
Also aus Wechselspannung mach Gleichspannung:
dann glüht die Birne konstant, auch bei einem 1/3 der Nennspannung.
Dies geschieht mit einem gleichrichter.

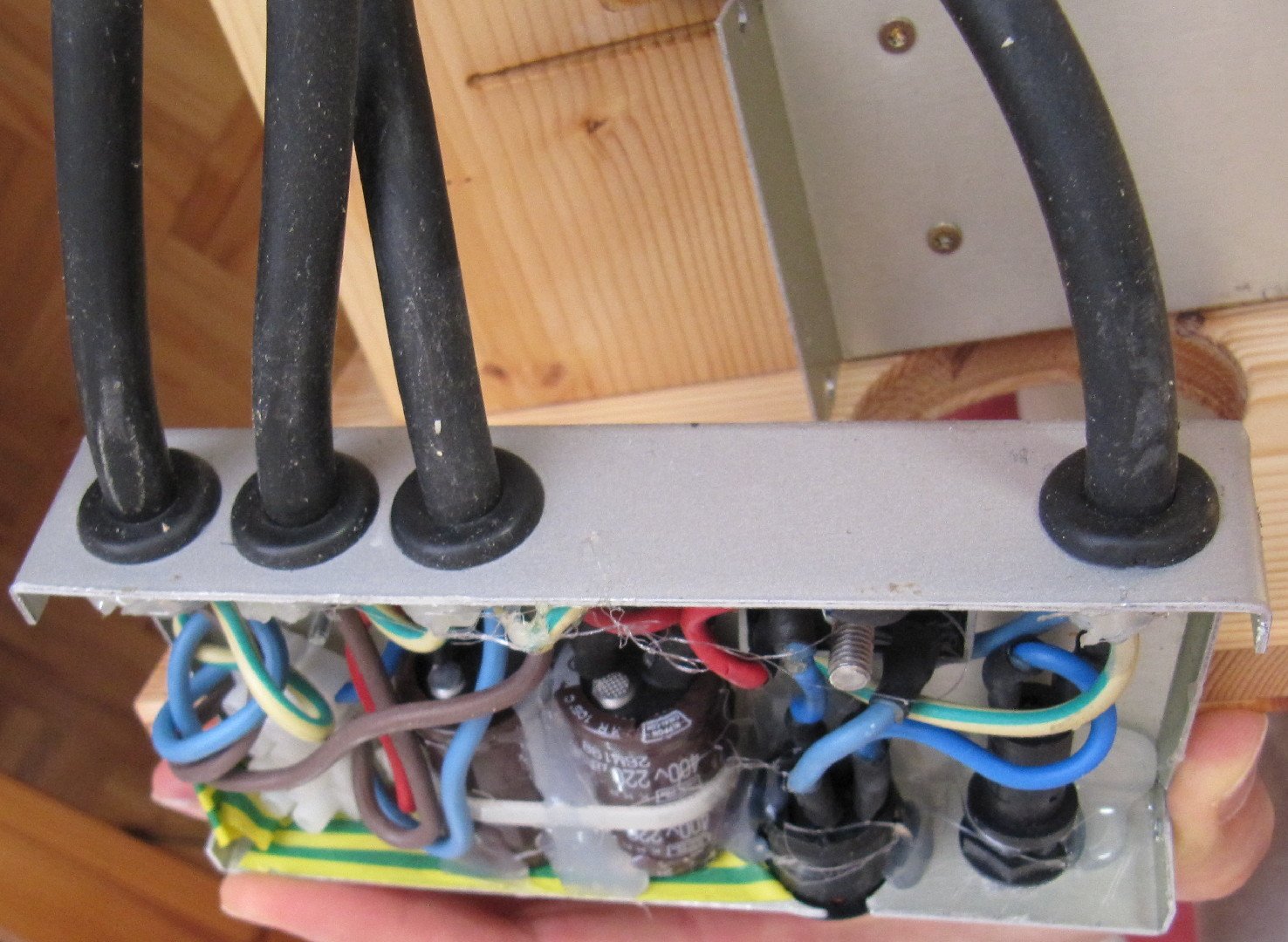

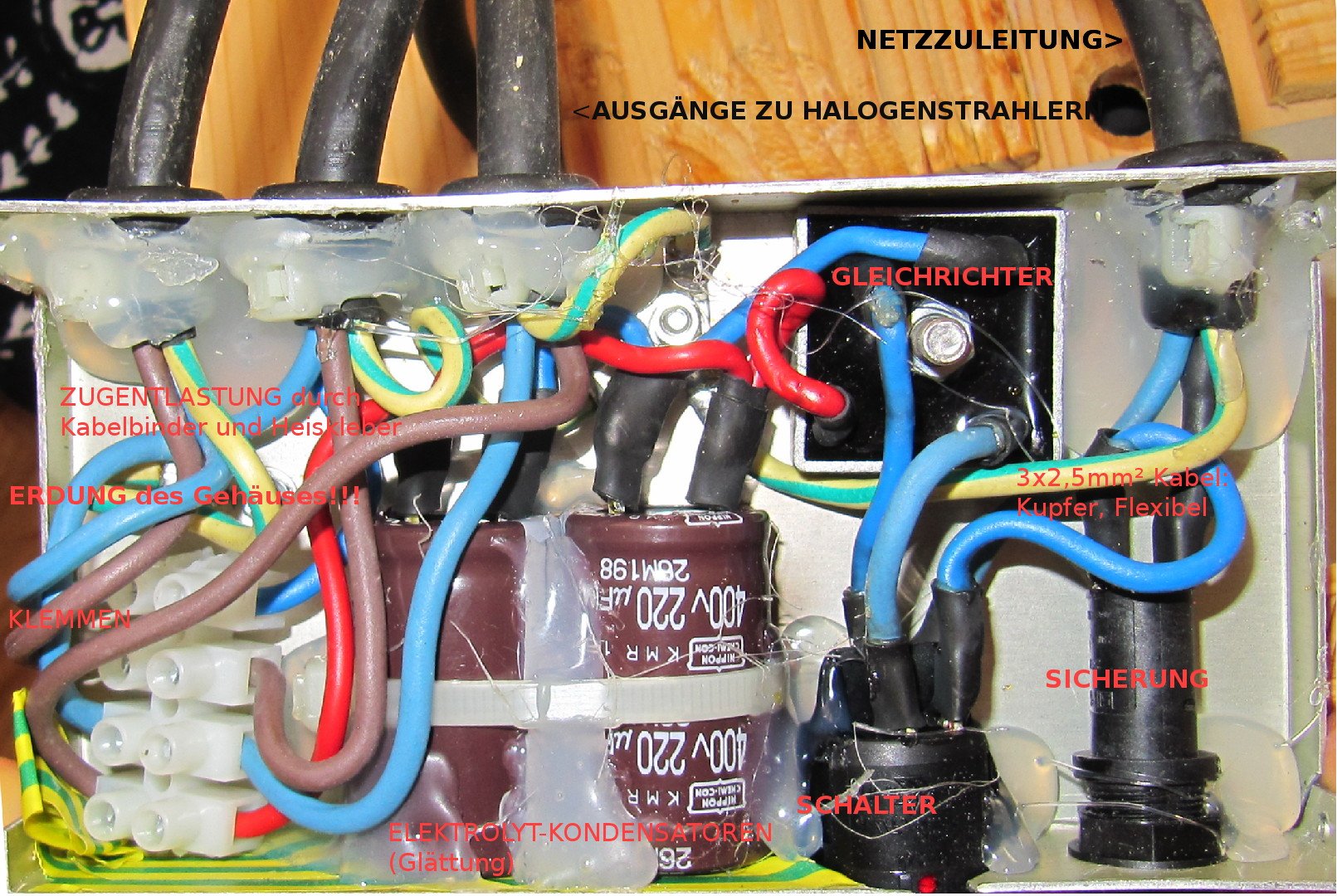

Der Brückengleichrichter ist am einfachsten zu verkabeln, das ist ein fix fertiges bauteil, wo auf der einen Seite zwei Spannungsführenden Pole der Steckdose anliegen und dann auf der anderen Seite einen + sowie – pol für die Glühbirnen Dieser + - Pol pulsiert jetzt aber zwischen +230V und 0V mit doppelter netzfrequenz (100Hz)
Ein Kondensator glättet das Pulsieren, und ermöglicht dadurch Gleichspannung.
Der Kondensator wird einfach parallel zum + und – Pol des Gleichrichter geschaltet.

Sicherheit:

Sämtliche Arbeiten werden Stromlos (ausgesteckt) durchgeführt.
Sämtliche Spannungsführenden Teile werden geerdet:
Erden: Der Bügel den man angreifen kann, und in fast jeder Steckdose zu finden ist, ist die Erdung.
Er ist mit dem Erdreich des Grundstückes verbunden.

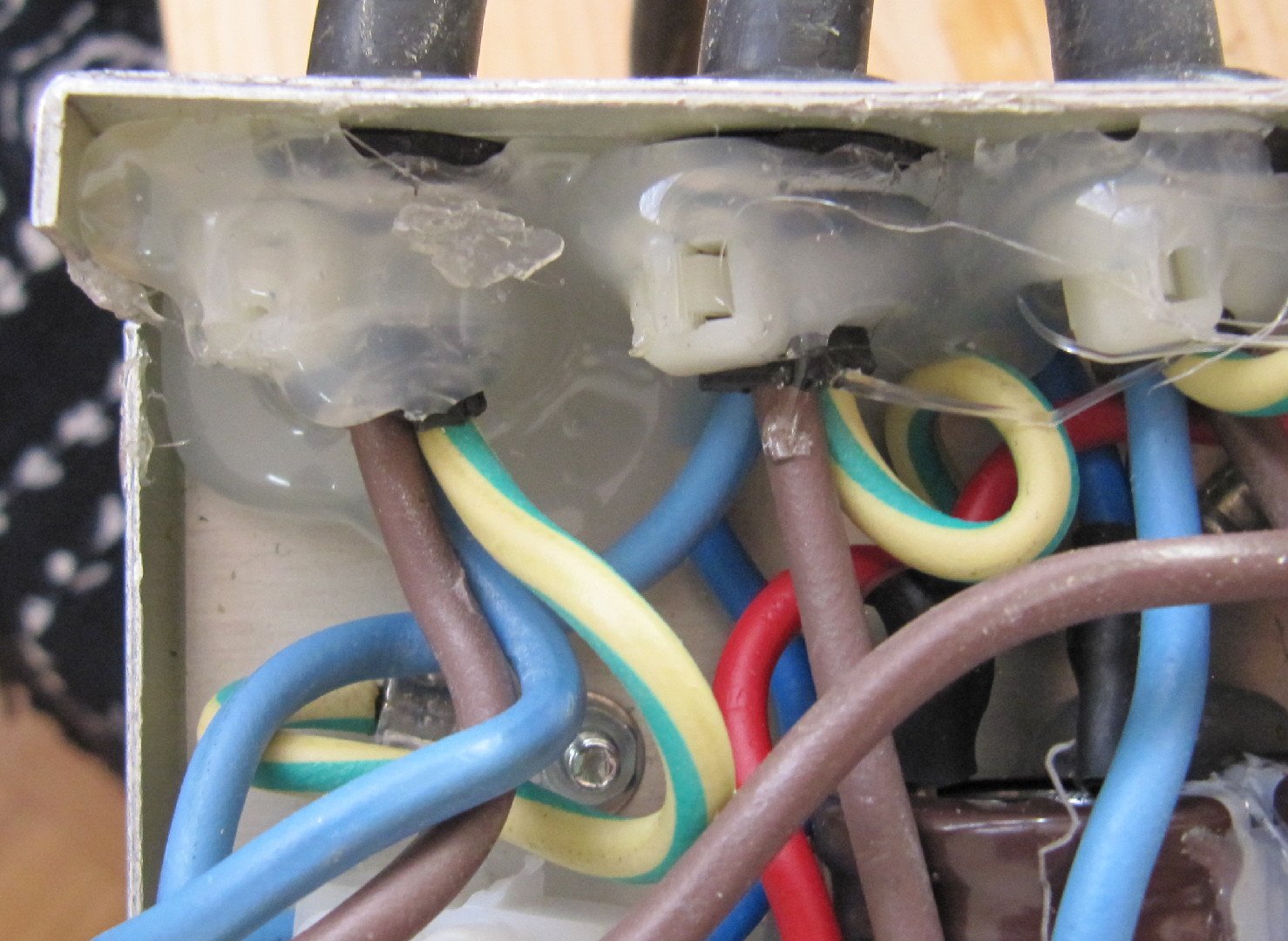

Mit ihm wird der Edelstahlrahmen und die Elektronikbox verbunden, da beide aus Metall sind und somit leiten.
Bei einem Gehäuseschluss (Spannung auf angreifbaren Metall) löst dann automatisch eine der zwei Sicherheitseinrichtungen des Hauses aus (FI oder LastSicherung).
Somit ist das Gerät sicher.

Brand durch Wärme der Strahler:

Die Baustellenstrahler Glasscheiben sind zwar heiß aber nicht brennend heiß, es liegt ja auch nur ein 3tel der Spannung an.
Um trozdem auf nummer sicher zu gehen, ist ein regelmäßiges absaugen der Glasscheiben von nöten, weil brösel des Trockengutes nach unten fliegen.
Wer sicher gehen will legt noch ein geerdetets feines Metall Gitter in einem Abstand von ein paar Zentimeter über die Strahler

Brand durch Kurzschluss:

Damit bei einem Kurzschluss nichts zu brennen anfängt, baut man Netzseitig eine Sicherung ein.
Das geht am besten mit einer Schraubhalterung für Glassicherung (Wie in Elektronikgeräten)

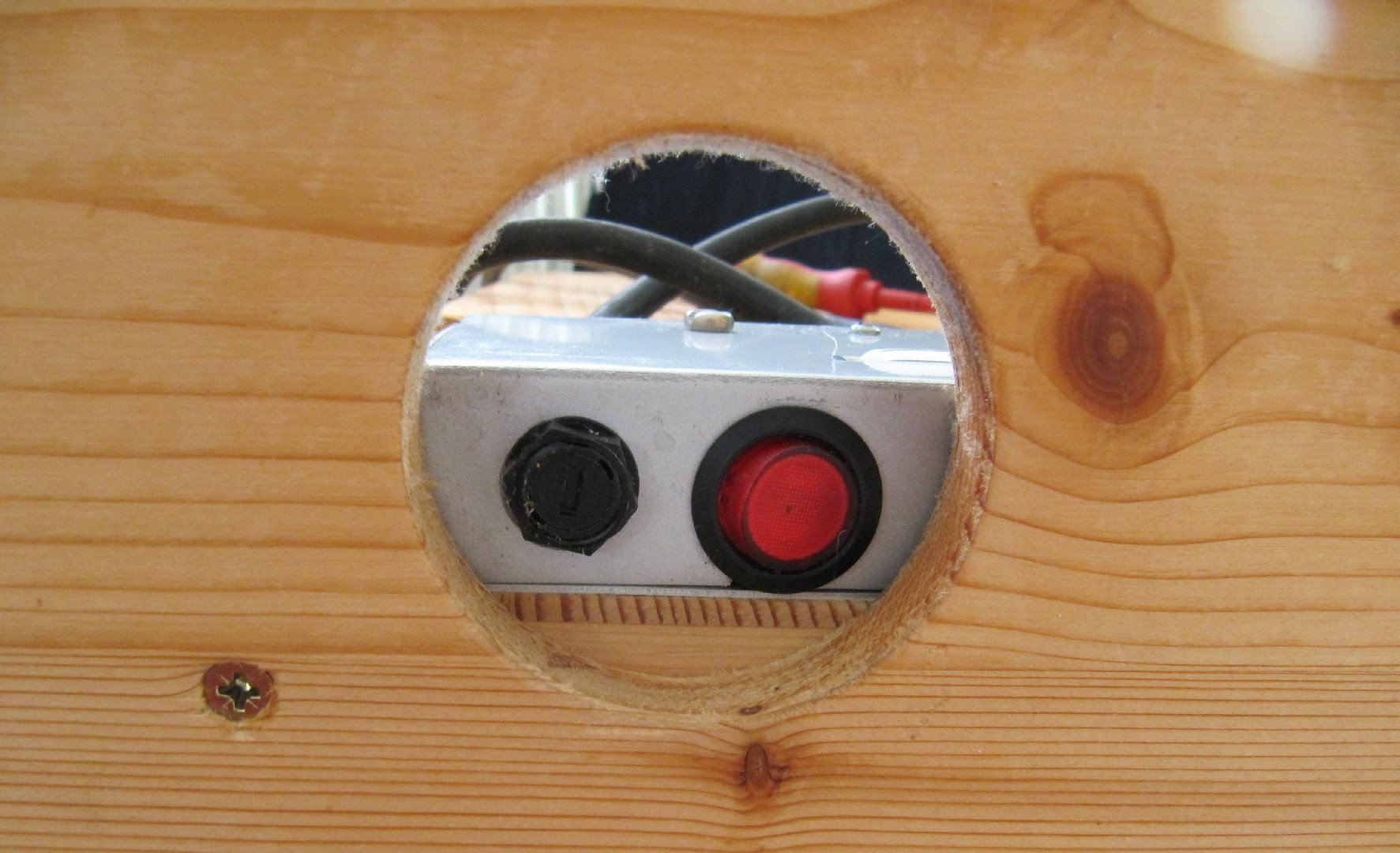

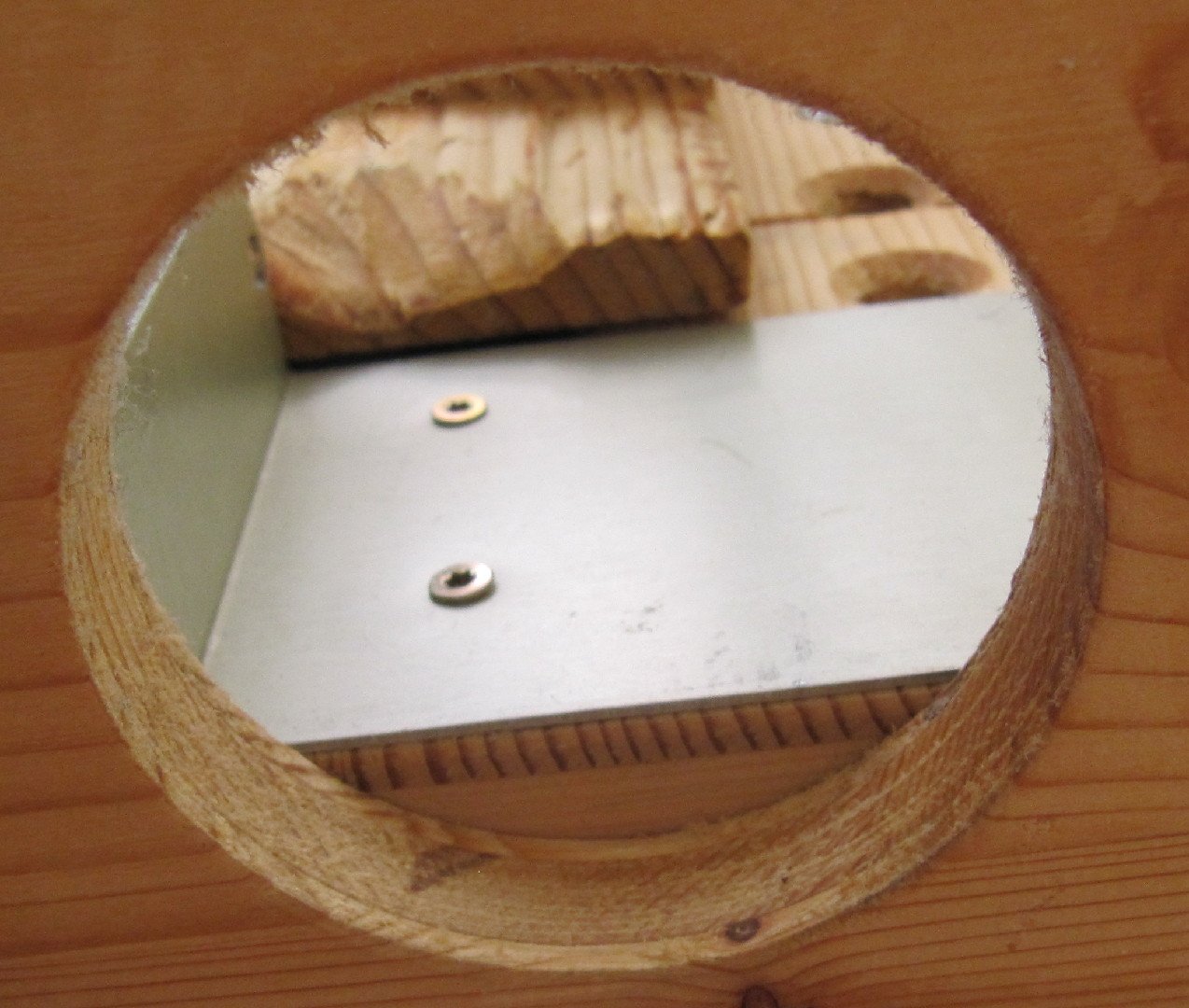

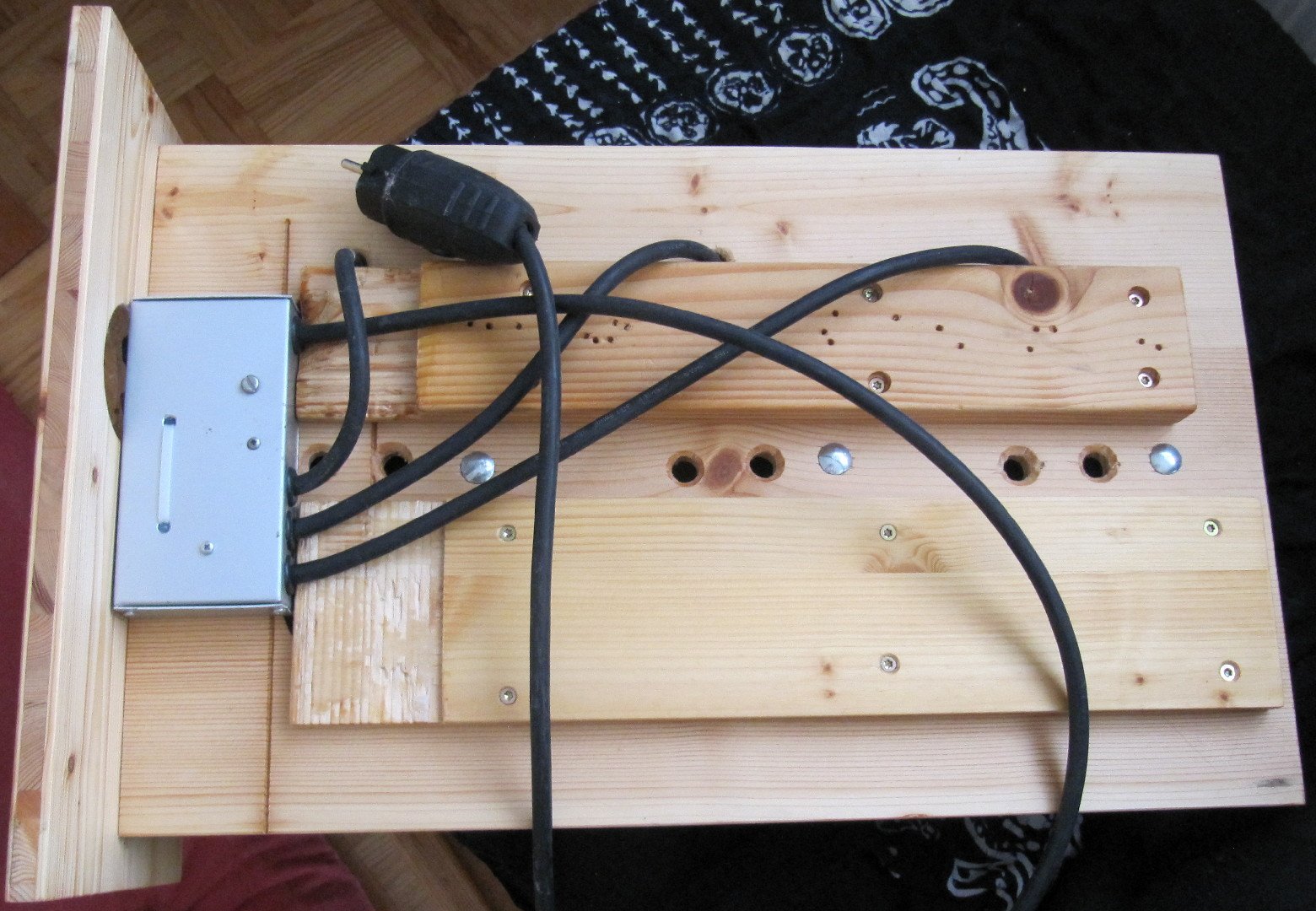

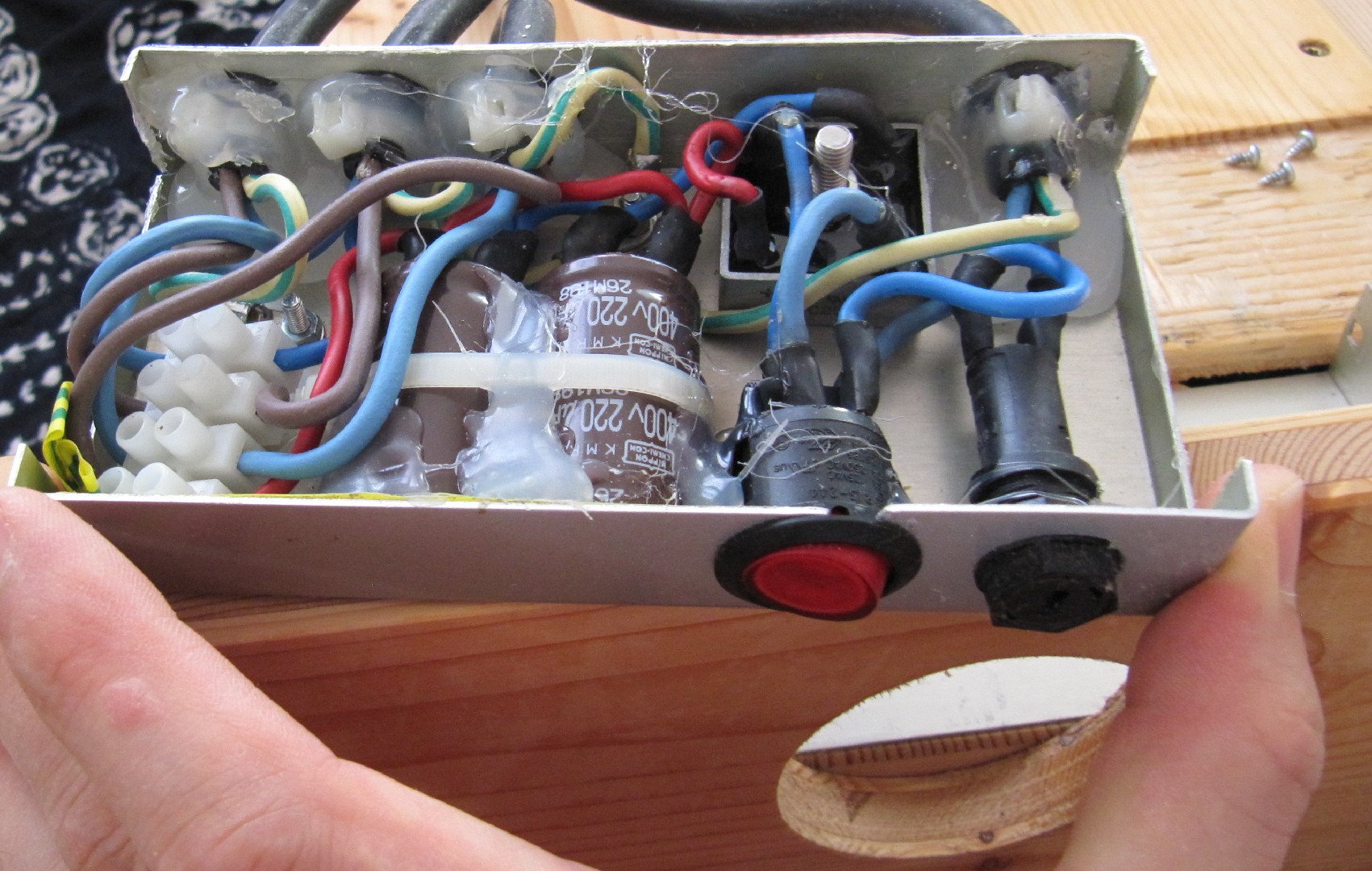

Nach der Sicherung noch ein Schalter mit eingebauten Glimmlicht.

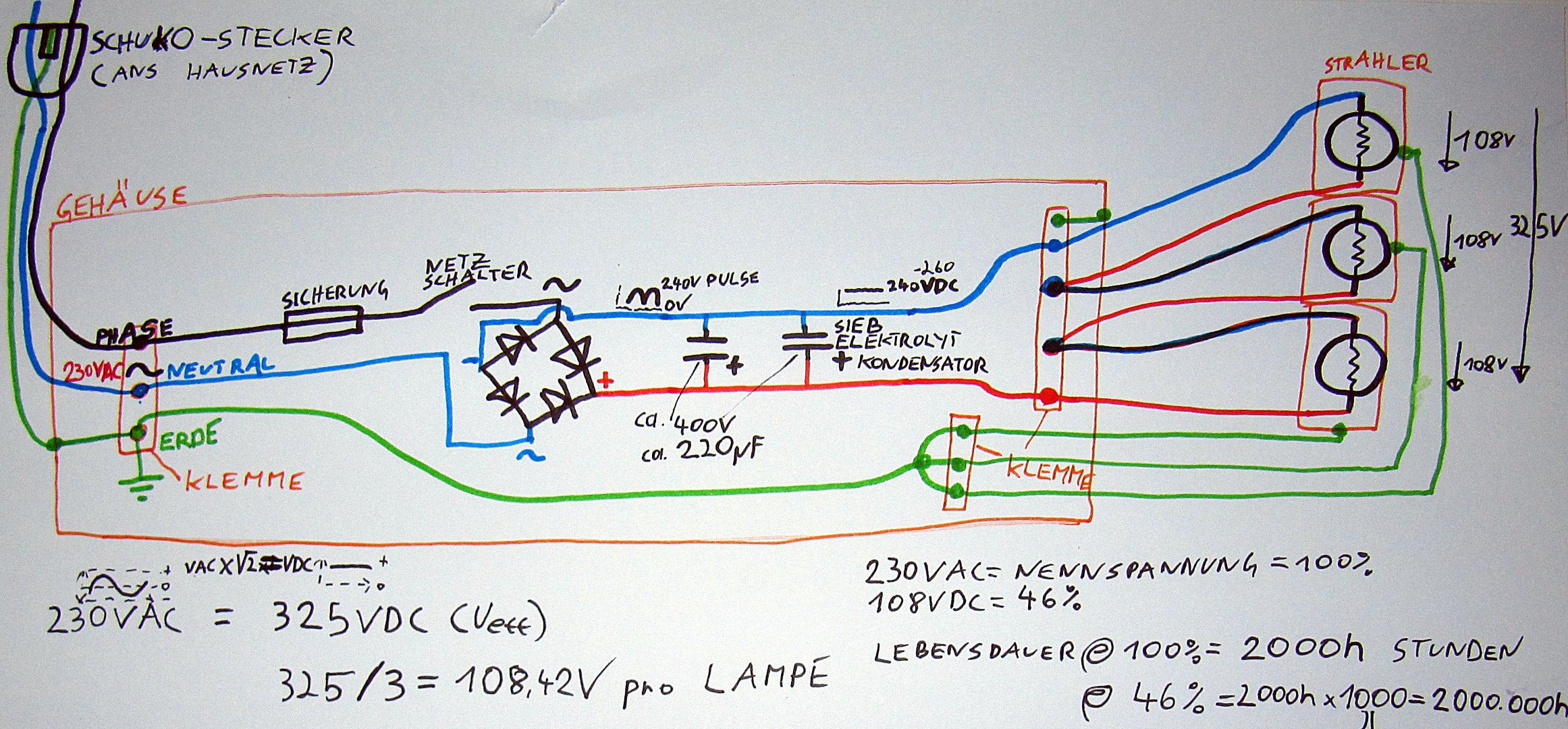

Genaueres Dazu siehe „Schaltbild“

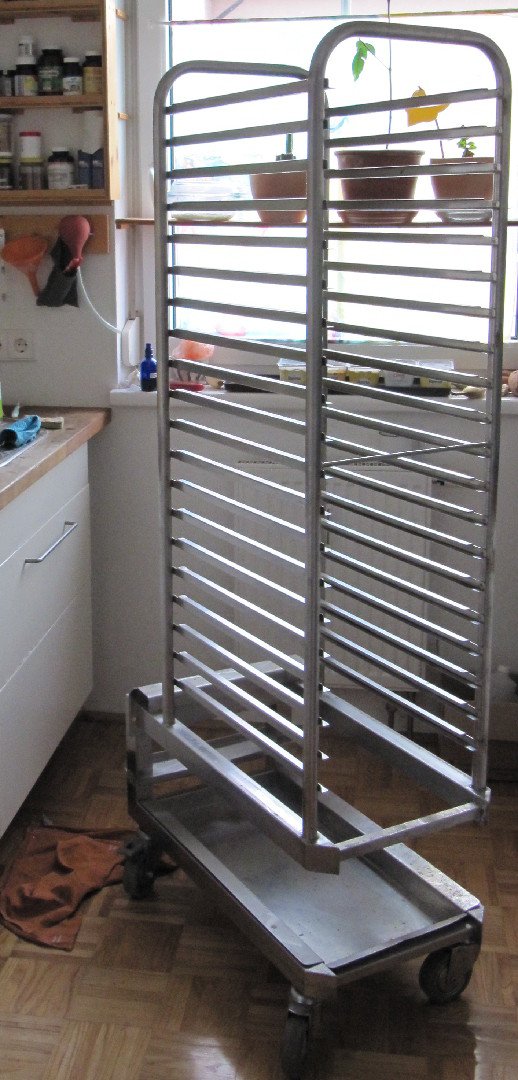

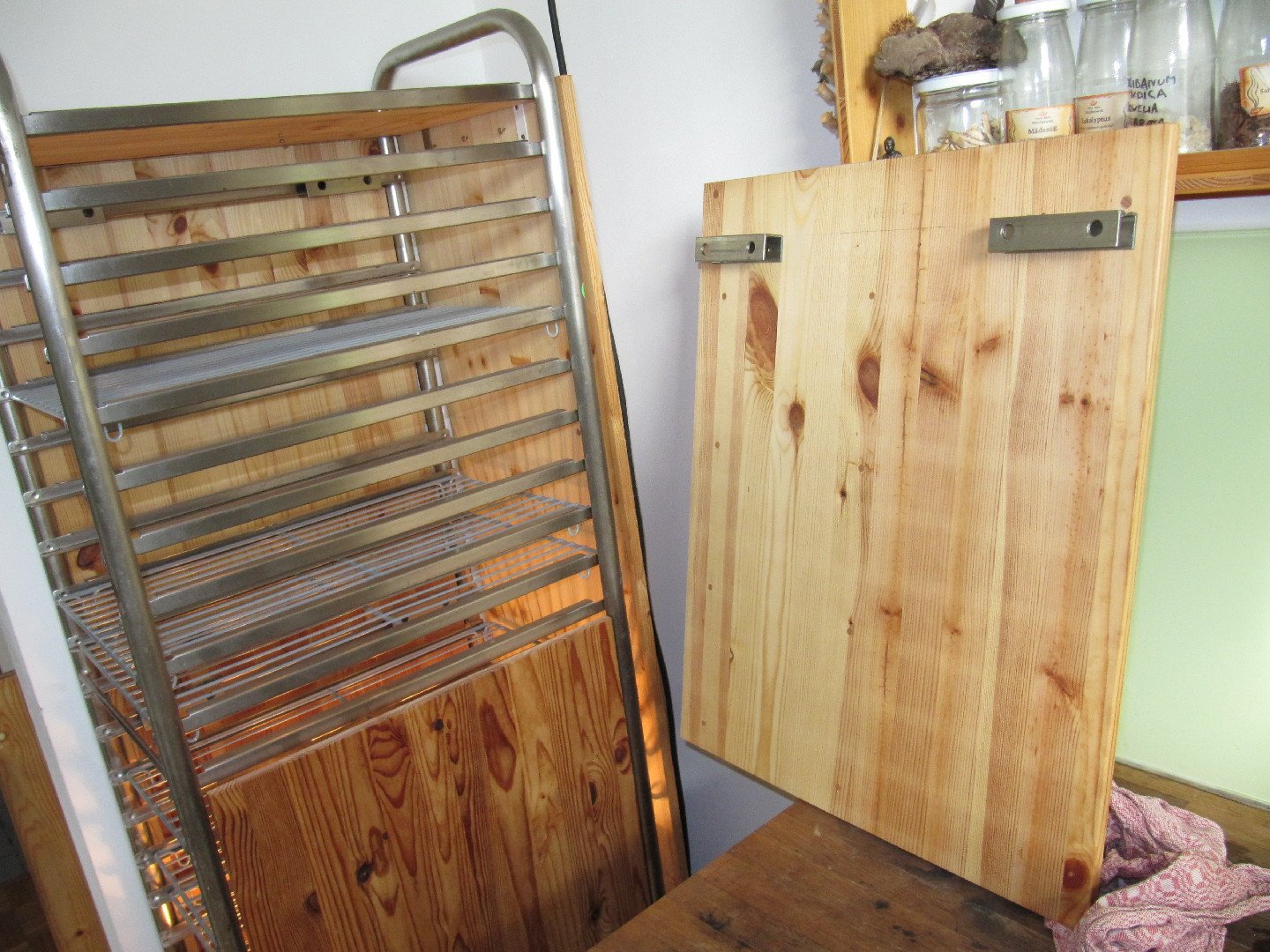

2.Der Tablettwagen ist ein Rohr-rahmen gestell

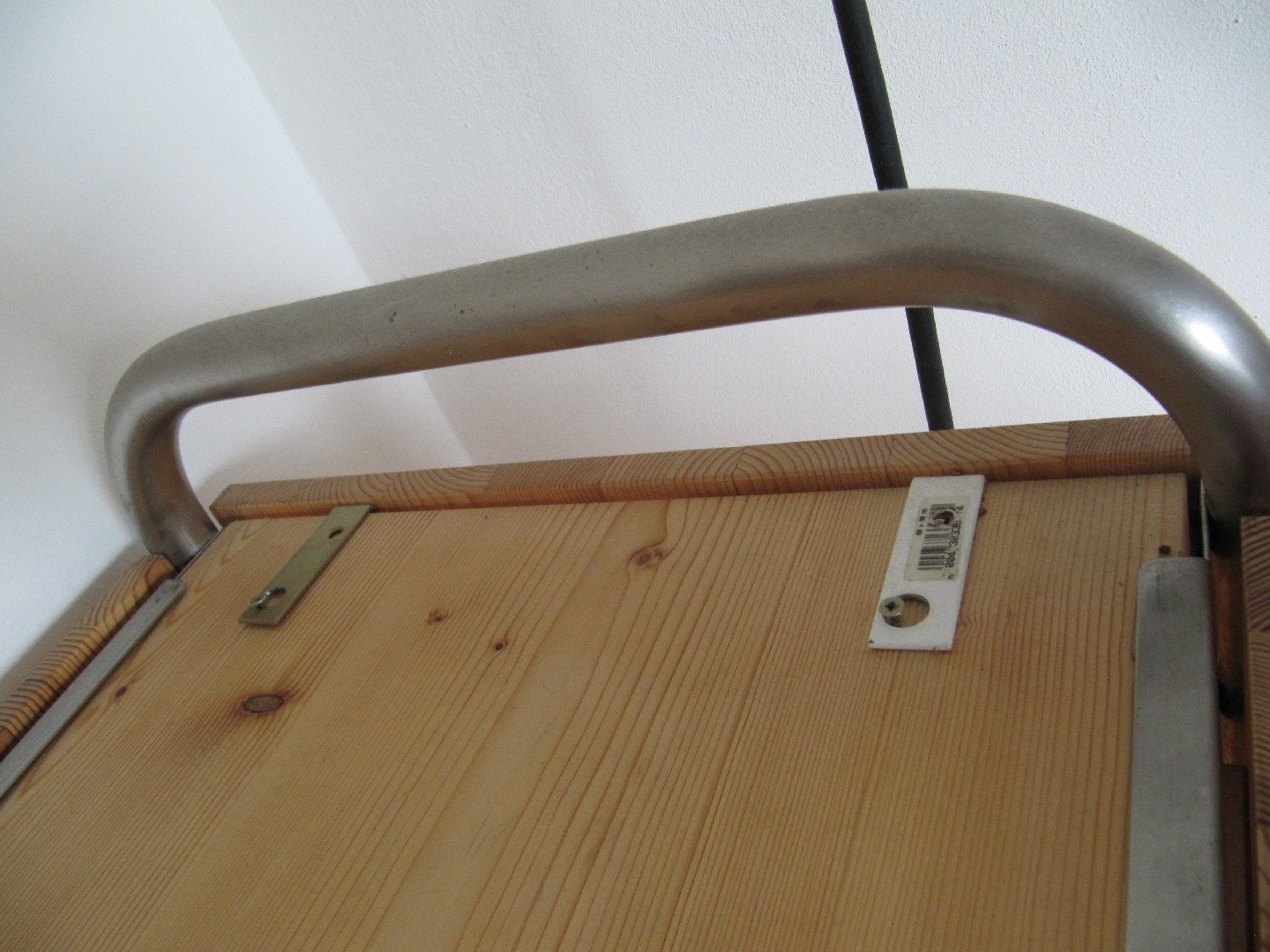

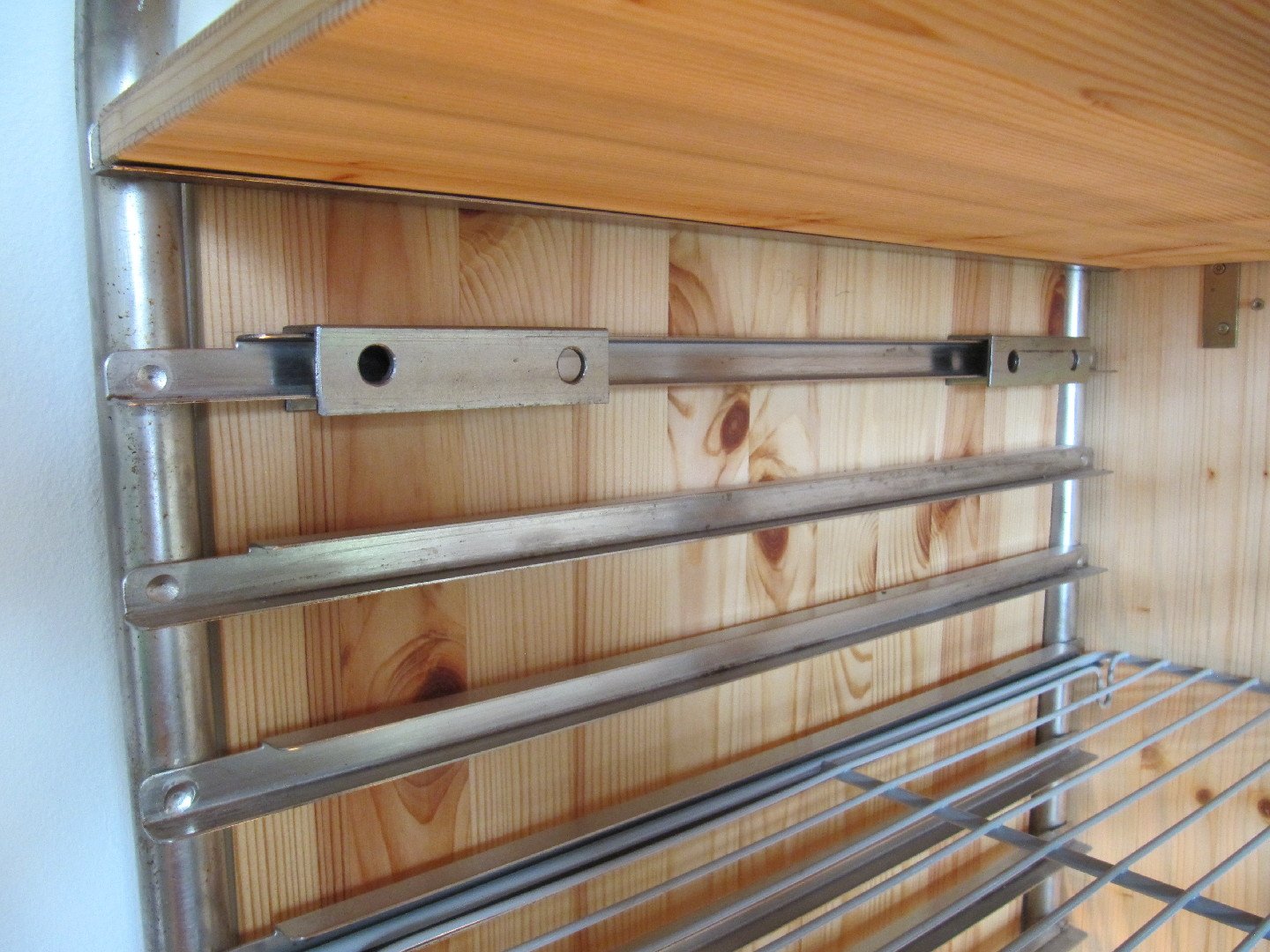

im Obersten Tablett einschub steckt die Deckblatte.

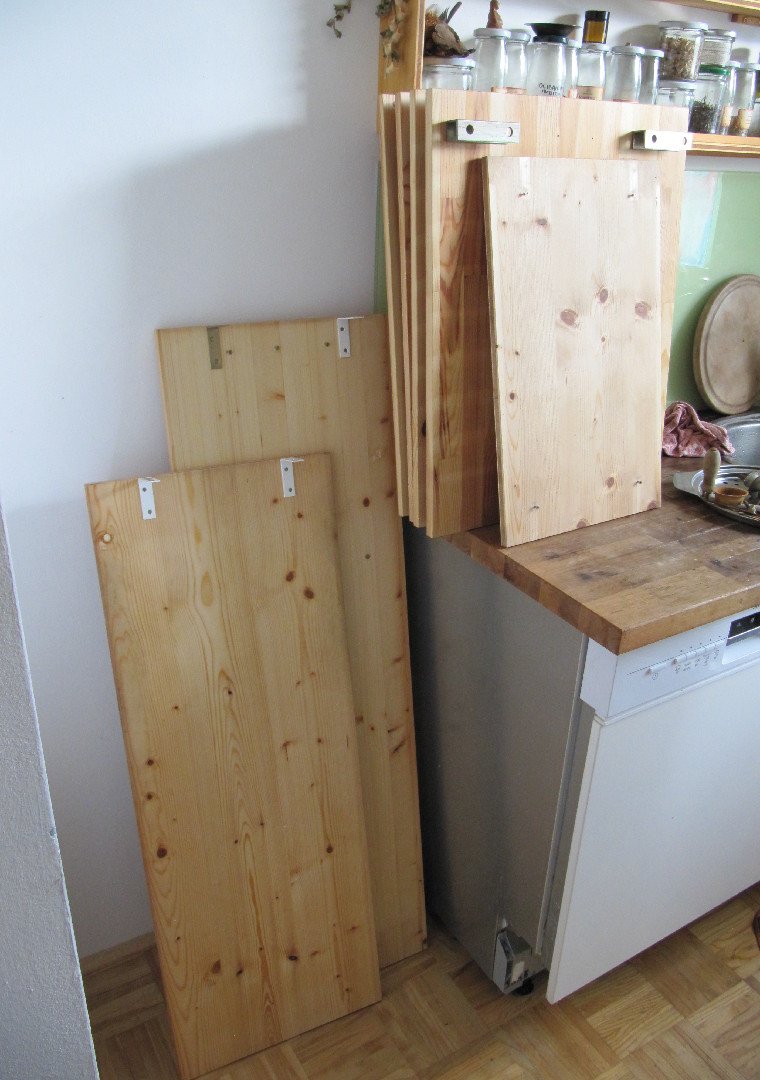

Die Deckplatte dient als Einhängepunkt für die Holzverkleidung.
Die Holzverkleidung hält die Wärme zu einem gewissen Maße, durch die
Spalte von Holz und Edelstahlrahmen geht Abwärme verloren, das meißte jedoch steigt auf bis zur Deckplatte, und entweicht auch dort wieder über Spalte,
extra Löcher für Abluft sind nicht nötig.
